(H)RW12-12戶外高壓跌落式熔斷器

(H)RW12-12跌落式熔斷器概述：

???? HRW12-12/100A；HRW12-12/200A跌落式熔斷器適用于頻率為50HZ、額定電壓為10KV及以下的電力系統中，裝在配電變壓器高壓側或配電之干線路上。主要功能有對保護性能要求不高的地方，它可以與隔離開關配合使用，代替自動空氣開關；還可以與負荷開關配合使用，代替價格高昂的斷路器。同時還具有短路保護、過載及隔離電路。

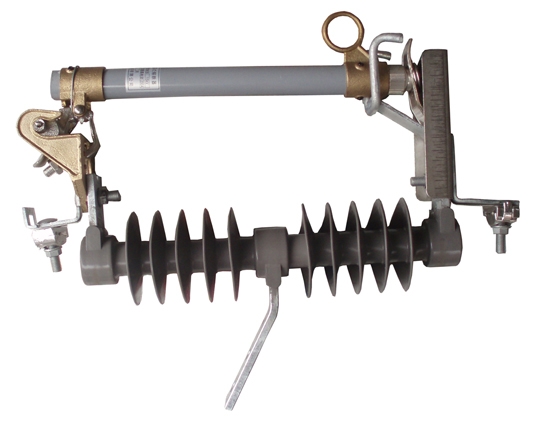

HRW12-12跌落式熔斷器

HRW12-12跌落式熔斷器由絕緣支座、動靜觸頭、熔絲管三部分組成。靜觸頭安裝在絕緣支座兩端，熔絲管由內層的消弧管和外層的酚醛紙管或還氧玻璃纖維布管組成。高壓跌落式熔斷器對熔絲（片）的大小選擇主要根據不同的保護對象，選擇相應的型號及相應時間—電流特性的熔斷件，同時要考慮上下級配合等因素，從而選擇具體的參數。產品性能符合GB15166.3-94國家標準和IEC282-2國際標準技術要求。

10kV跌落式熔斷器適用于環境空氣無導電粉塵、無腐蝕性氣體及易燃、易爆等危險性環境，年度溫差變比在±40℃以?xún)?nèi)的戶外場所。其選擇是按照額定電壓和額定電流兩項參數進行，也就是熔斷器的額定電壓必須與被保護設備(線路)的額定電壓相匹配。熔斷器具的額定電流應大于或等于熔體的額定電流。而熔體的額定電流可選為額定負荷電流的1.5～2倍。此外，應按被保護系統三相短路容量，對所選定的熔斷器進行校核。保證被保護系統三相短路容量小于熔斷器額定斷開容量的上限，但必須大于額定斷開容量的下限。若熔斷器的額定斷開容量(一般是指其上限)過大，很可能使被保護系統三相短路容量小于熔斷器額定斷開容量的下限，造成在熔體熔斷時難以滅弧，最終引起熔管燒毀，爆炸等事故。一些供電單位仍處于農網改造高峰，在選用該類熔斷器時，必須嚴把產品質量關，保護合格的設備入網，同時要注意到它的額定斷開容量上限值和下限值。

(H)RW12-12跌落式熔斷器使用環境條件：

1.產品正常使用條件：

a)周?chē)諝鉁囟龋荷舷?40℃，下限-30℃

b)海拔高度不超過1000m

c)最大風速不超過35m/s

d)無經常性劇烈震動

2.產品不適用于下列場所：

a)有燃燒或爆炸危險性的場所

b)有劇烈震動或沖擊的場所

c)有導電、化學氣體作用及嚴重污穢（不超過污染等級：Ⅲ級）、鹽霧地區

1．產品正常使用條件：環境溫度不高于+40度，不低于-40度；海拔高度不超過1000m；最大風速不超過35m/s；地震強度不超過8度。

2．產品不適用于下列場所：有燃燒或爆炸危險的場所；有劇烈震動或沖擊的場所；有導電、化學氣體作用及嚴重污穢鹽霧地區。

(H)RW12-12跌落式熔斷器安裝提示

(1)安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。

(2)熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。

(3)熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。

(4)熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的最外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。

(5)熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。

(6)所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體最少能承受147N以上的拉力。

(7) 10kV跌落式熔斷器安裝在戶外，要求相間距離大于70cm。
